Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

Elektronisk fabrikkprosjekt i Intelligent Manufacturing Industrial Park i Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

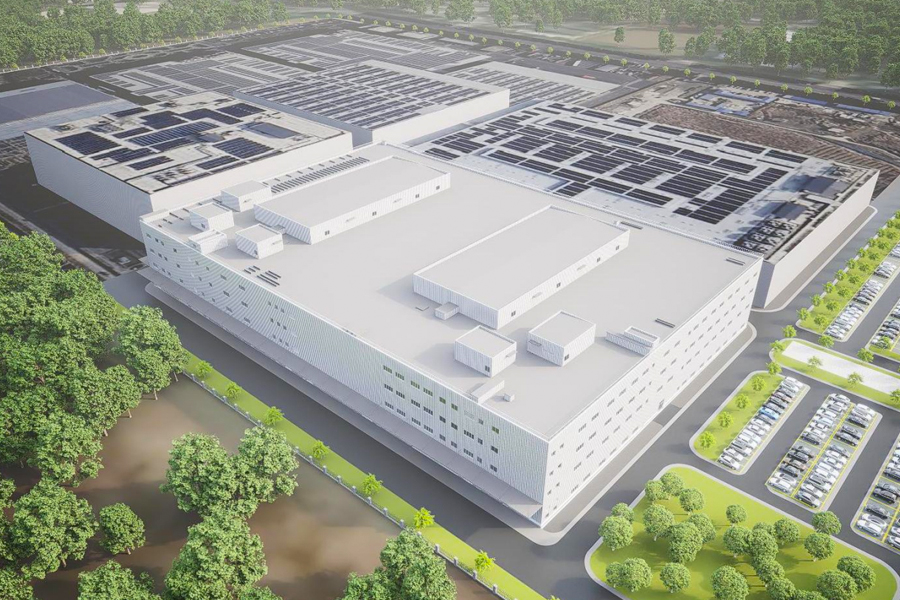

Det elektroniske fabrikkprosjektet til Intelligent Manufacturing Industrial Park i Changzhou Xingyu Automotive Lighting Systems Co., Ltd. ligger sør for Huanghe West Road og vest for Baotashan Road, Xinbei District, Changzhou City. Prosjektet har et bygningsfotavtrykksareal på 18.274,35 kvadratmeter og et samlet bruttoareal på 74.977 kvadratmeter. Bygget består av fire etasjer over bakken, med en planlagt byggehøyde på 23.990 meter.
Dette prosjektet er en fleretasjes klasse C Type II industribygning som brukes til produksjon og prosessering av bilbelysningskomponenter, med en brannmotstandsvurdering på klasse II. Taket inkluderer syv små stålkonstruksjonsenheter, bestående av seks luftkondisjoneringsanlegg og ett fyrrom. Blant dem er klimaanlegg anlegg rom 1 og klimaanlegg anlegg rom 2 de mest representative, og begge har identiske strukturelle former og gulvarealer.
Luftkondisjoneringsanlegg rom 1 bruker et stålsøyle-bjelkestruktursystem, med søylebaser forankret med ankerbolter. Stålsøylene er H-formede stålprofiler. Horisontal avstivning er gitt på taknivå, og runde stålrørbindere brukes på veggene for å danne et stabilt stålrammesystem. Taksystemet består av et ettlags metallpanel med isolasjonsull, mens veggsystemet tar i bruk ettlags metallpaneler.
En stålrammebjelke i luftkondisjoneringsanleggrom 1 er sammensatt av tre stålbjelker, med en total lengde på ca. 28 meter. Stålsøylene veier cirka 10,5 tonn, og takbjelkene veier cirka 10,99 tonn. Stålstrukturmaterialet er Q355B stål, valgt i samsvar med designkravene.

Prosjektutfordringer:
Veggpanelsystemet involverer et stort antall skjøter, noe som stiller høye krav til strukturell planhet. Samtidig kreves det streng kontroll over den visuelle kvaliteten under installasjonen samt planheten til selve panelene.
