Changchun Elringklinger Ltd.

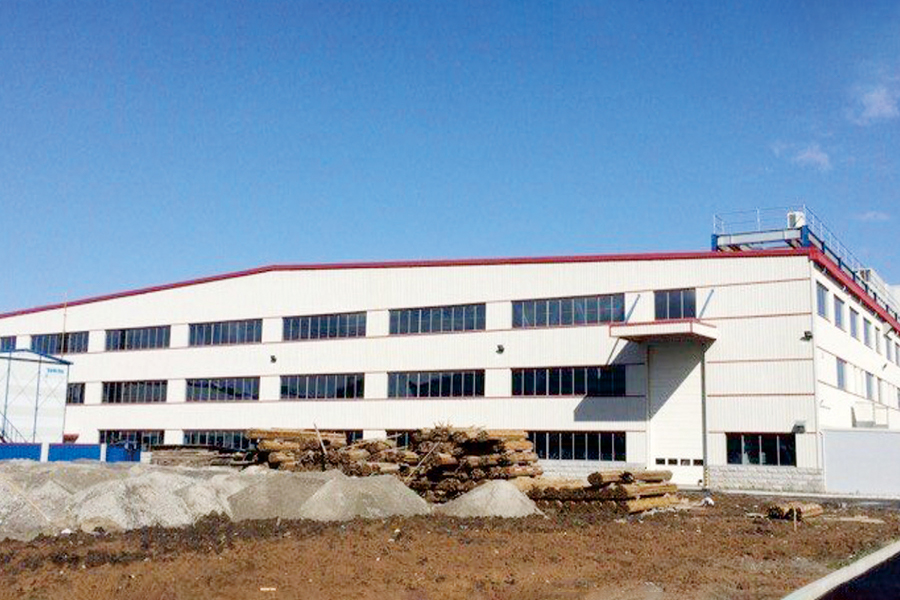

Changchun Elringklinger Ltd. Prosjekt
Det totale byggearealet til prosjektet er ca. 8.600 m². Verkstedet er 90,6 meter langt og 95,4 meter bredt, med spennvidder på 35,8 m 31,6 m 28,0 m, og buktavstand på 11,05 m. Byggehøyden er 17,5 m, med et samlet stålforbruk på 1.123 tonn. Strukturen er primært en-etasjes med delvis fleretasjes områder.
Takbjelkene er solide bane H-seksjons stålbjelker, med noen lokale stålbjelker utformet som fagverkskonstruksjoner. Søylebaser forankres med ankerbolter. Stålsøyler består i hovedsak av solide bane H-seksjons stålsøyler, med delvis boks-seksjons stålsøyler. Horisontal takavstivning og mellomsøyleavstiving er anordnet i både tverr- og lengderetning for å danne et stabilt stålrammesystem.

Konvoluttsystem:
·Tak ytre panel: 0,6 mm / 490 profil / galvanisert / PVDF belegg
·Isolasjon: 100 mm / 16 kg/m² isolasjonsull med aluminiumsfolie
·Takinnerpanel: 0,476 mm / Q900 profil / PE / galvanisert
· Ytre veggpanel: 0,6 mm / aluminium-sinkbelagt stål / PVDF-belegg
·Isolasjon: 100 mm / 16 kg/m² isolasjonsull med aluminiumsfolie
·Vegg innvendig panel: 0,476 mm / Q900 profil / PE / galvanisert

Prosjektutfordringer:
Dette er et tysk-investert prosjekt. Konstruksjonssystemet omfatter både H-seksjonssøyler av stål og bokssøyler. Takkonstruksjonen består av H-profil stålbjelker samt fagverksstål bjelker montert på stedet. Det er også delvise gulvbjelker med inkonsekvente høydenivåer, noe som resulterer i et komplekst strukturelt system. Byggingen ble utført om vinteren, med lave omgivelsestemperaturer og en minimumstemperatur på -20°C i byggeperioden. Under disse tøffe forholdene jobbet selskapets innkjøps-, ledelses- og konstruksjonsteam tett sammen for å overvinne ulike ugunstige faktorer og fullførte alt kontraktsmessig arbeid i henhold til tidsplanen, med sikret kvalitet, kvantitet og sikkerhet, i full overensstemmelse med kontraktskravene.
