Puxing Highway Bridge på Dalu Line, Shanghai

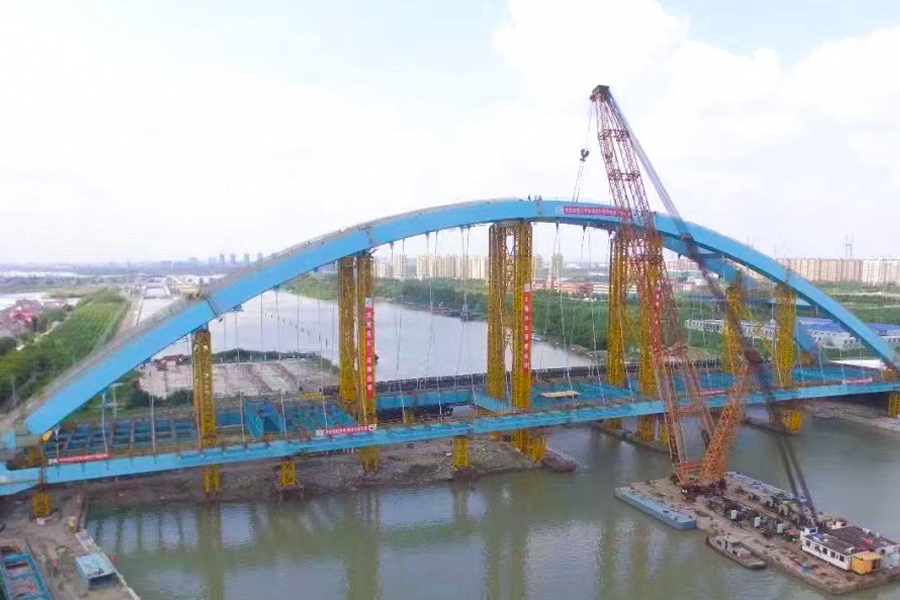

Hovedbroen til Puxing Highway Bridge på Dalu-linjen i Shanghai er en kurv-håndtak bundet stålbuebro med et hovedspenn på 230 meter, noe som gjør den til den største broen av sin type i Shanghai-regionen.

Hovedstrukturen vedtar en gjennomgående buekonfigurasjon. Bueribbene har en stigning på 57.982 meter, mens stålbueribbene på begge sider av brudekket når en konstruksjonshøyde på 46 meter og skråner innover i en vinkel på 12 grader. Totalt 27 kleshengere er plassert under hver bue.

Stålbueribbene har en tverrsnittsdimensjon på 3,6 × 2,5 meter, og bindebjelken har en snittstørrelse på 2,656 × 2,686 meter. Etter ferdigstillelse ble broen en fremtredende landemerkestruktur, som demonstrerte både strukturell skala og ingeniørmessig betydning.
