Schindler(China) Elevator Co.,Ltd

Schindler heisprosjekt

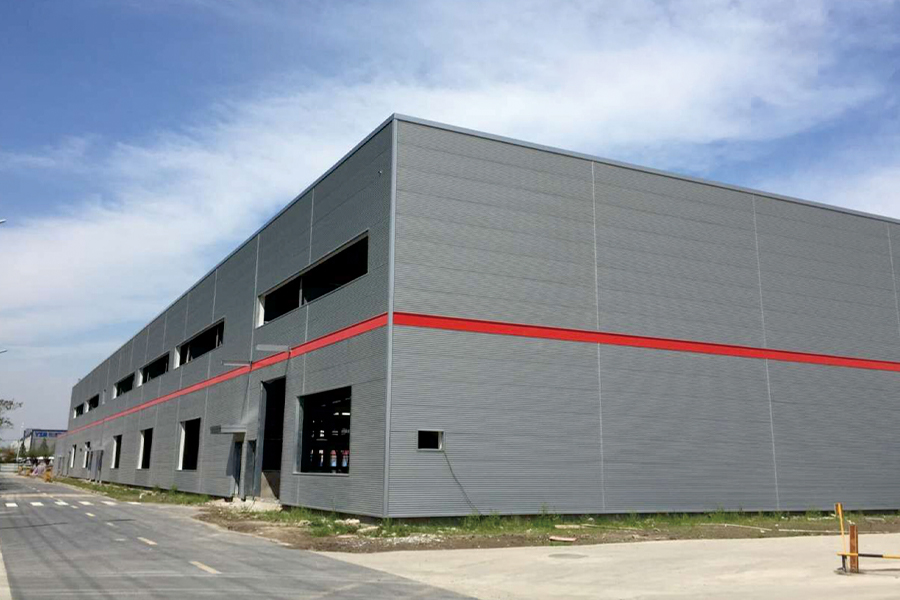

Prosjektnavn: Schindler (Kina) Elevator Co., Ltd. Jiading No. 4 Plot Project

Prosjektoversikt:
Det totale bygningsarealet er ca. 8.200 m². Verkstedet har en lengde på 179,5 meter og en bredde fra 32 til 45 meter, med en byggehøyde på 11,95 meter. Det totale stålforbruket er cirka 1.860 tonn.
· Strukturell form: en-etasjes stålkonstruksjon.
· Stålsøyler: søyler i boksprofil.
· Stålbjelker: fagverkskonstruksjon.
· Fundamenttype: sokkel (cup-type) fundament.
·Horisontal takavstivning og mellomsøyleavstiving er anordnet i både tverr- og lengderetning for å danne et stabilt stålrammesystem.

Innkapslingssystem:
·Tak: 0,5 mm ståldekke (forsterket profilert gulvdekke)
·Vegger: 2,0 mm tykke galvaniserte Z-formede sekundære purliner
· Utvendige veggpaneler: 0,5 mm / 825-type korrugerte horisontale paneler, Al-Zn-belagte, selvrensende paneler

Prosjektutfordringer:
Som et utenlandsk investert prosjekt har det strenge sikkerhetskrav og et komplekst strukturelt system. Bokseksjonssøylene med sokkelfundament stiller høye presisjonskrav til innretting og posisjoneringskontroll under montering av stålsøyle.
