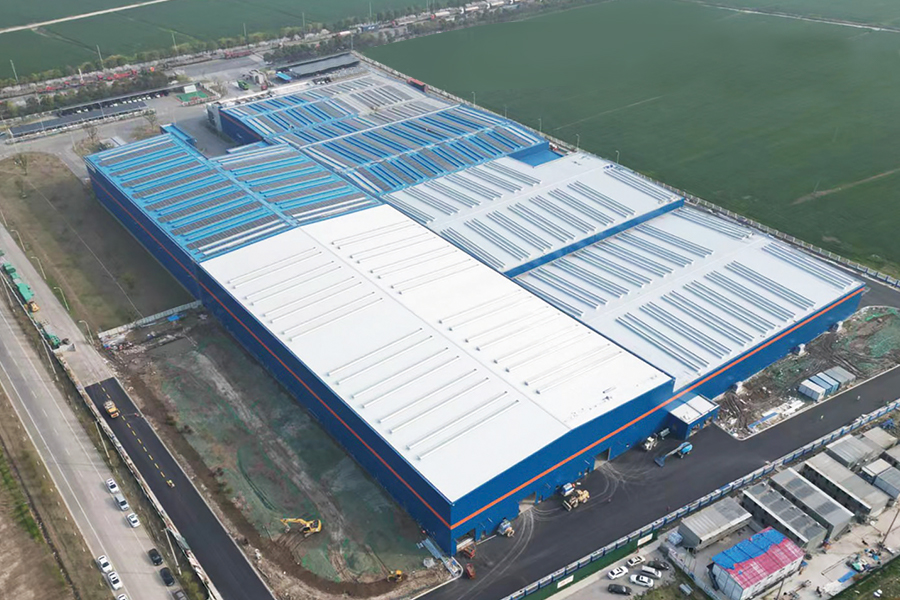

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Prosjektnavn: Utvidelsesprosjekt for lettvekter for nye energikjøretøy – Produksjonsanleggsbygning 3

Prosjektbeskrivelse:
Produksjonsanlegget består av to soner. Sone D har en lengde på 144 m og en bredde på 90,125 m, med en maksimal mønehøyde på 15,9 m og en maksimal takhøyde på 13,35 m. Sone C har en lengde på 132 m og en bredde på 72 m, med en mønehøyde på 18,6 m og en takhøyde på 16 m. Det totale stålforbruket til prosjektet er ca. 2200 tonn.

Prosjektet tar i bruk et stålkonstruksjonssystem med søyler og bjelker. To typer kolonnebaser brukes:
Ankerbolt-faste søylebaser;
Pocket (sokkel) fundamenter.

Stålsøyler er H-seksjons stålsøyler. To typer takbjelker er tatt i bruk:
Solid-web stålbjelker;
Stålbjelker av fagverkstype.
Takavstiving og mellomsøyleavstiving er anordnet i både tverr- og lengderetning for å danne et stabilt stålrammesystem.

Underlaget består av komprimert grunngrunn, et 300 mm tykt komprimert pukklag (ballast) og et 100 mm tykt C15 betongblindlag. Den tillatte bæreevnen til fundamentet er 8 t/m². Området er plant, og det er ingen hindringer som høyspentledninger rundt området.

Taksystemet består av tolags metallplater med varmeisolasjonsull. Veggsystemet består av et stålrammeverk med steinull sandwichpaneler.

Prosjektutfordringer:
Prosjektet omfatter enkeltspenn over 36 m, noe som klassifiserer det som et høyrisiko-delprosjekt over en viss skala. Ekspertgjennomgang og godkjenning kreves før bygging, og løfteoperasjoner må utføres strengt i henhold til godkjent heiseplan. I tillegg var byggeplanen ekstremt stram. På grunn av prosesskrav krevde eieren ferdigstillelse innen 30 dager av ca. 23 000 m² hovedkonstruksjon av stålkonstruksjoner og ca. 10 000 m² intern takpanelinstallasjon. Til syvende og sist fullførte prosjektteamet oppgavene ovenfor på 25 dager mens de sikret kvalitet, kvantitet og sikkerhet, og fikk enstemmig ros fra klienten.
