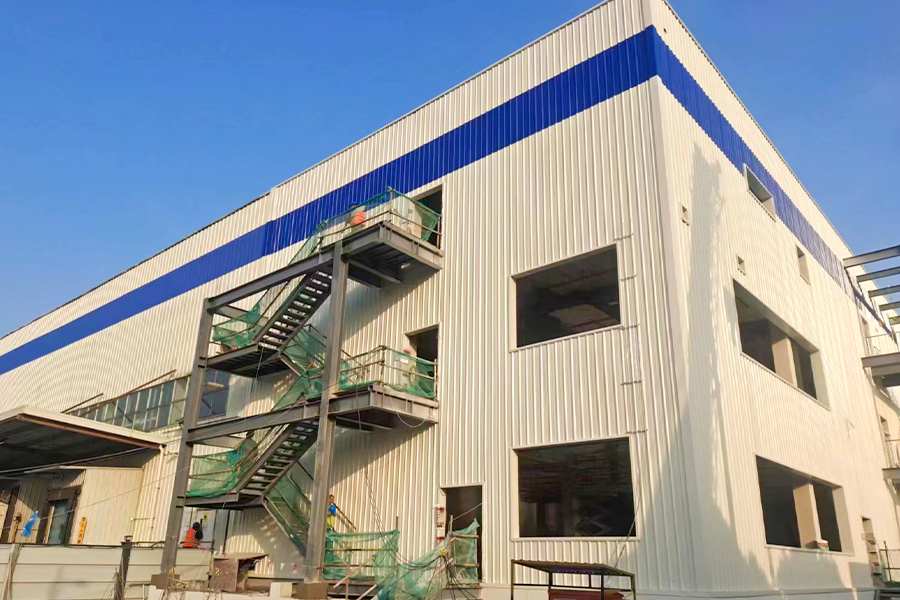

Procter & Gamble Jiangsu Ltd
Jiangsu Procter & Gamble Project
Prosjektnavn:
Utvidelsesprosjektet til Procter & Gamble Jiangsu Ltd. med en årlig produksjon på 46 000 tonn sjampo og kroppsvaskeprodukter
Dette prosjektet tar i bruk et strukturelt system av stålramme. Bygningen har tre etasjer over bakken, med delvis mesanin. Bygget er 36,75 meter langt, 15,9 meter bredt, og har en takhøyde på 14,5 meter. Kolonneavstanden til anlegget varierer fra 7 til 9 meter. Søylebaser bruker ankerboltforbundne baser, med H-formede stålsøyler.
Totalvekten av stålkonstruksjonen er ca. 180 tonn. Stålsøylene er firkantede hulprofiler, og stålbjelkene er varmvalset H-formet stål. Den lengste enkeltstålsøylen er omtrent 14,5 meter lang og veier omtrent 3,5 tonn. I henhold til designkravene er stålkvalitetene som brukes Q355B og Q235B. Kuleblåsing utføres til overflatebehandlingsgrad Sa 2,5.
Prosjekt vanskelighetsgrad 1: Kontroll av fabrikasjon og installasjonsnøyaktighet
Analyse:
Enten på grunn av utilstrekkelig fabrikasjonsnøyaktighet eller feil i installasjonsmåling, vil ethvert avvik alvorlig påvirke installasjonsplanen og forårsake visse økonomiske tap. Derfor er kontroll av fabrikasjons- og installasjonsnøyaktighet et sentralt fokus i dette prosjektet.
Prosjekt vanskelighetsgrad 2: Takvanntetting (må sikre ingen lekkasje)
Analyse:
Taksystemet til dette anlegget tar i bruk et stående sømsystem med 360° låste sømmer, noe som stiller svært høye krav til konstruksjonsdetaljer gjennom hele taksystemet. Feil håndtering av detaljer kan lett føre til taklekkasje.
Siden kapslingssystemet til det utvidede anlegget bruker fargebelagte stålveggpaneler, er de utvendige panelene 0,5 mm tykke aluminium-sink-fluorkarbonbelagte Baosteel hvitgrå WA-1026 vertikale paneler, og de innvendige panelene er 0,4 mm tykke aluminium-sink-hvitgrå 900-paneler. Dette stiller svært høye krav til den generelle flatheten i veggen og rettheten til veggen. Byggeprosessen innebærer flere prosedyrer med tett koordinering. Hvis en enkelt prosedyre har kvalitetsproblemer, vil det ha en betydelig innvirkning på den generelle byggekvaliteten til prosjektet. Derfor er høye standarder, strenge krav, tett kommunikasjon og grundig konstruksjon avgjørende.
Bildet nedenfor viser selskapets nybygde anleggsprosjekt for Dalian Yaming Automotive Parts. Installasjonsresultatene ble anerkjent og godkjent av alle parter på stedet.
