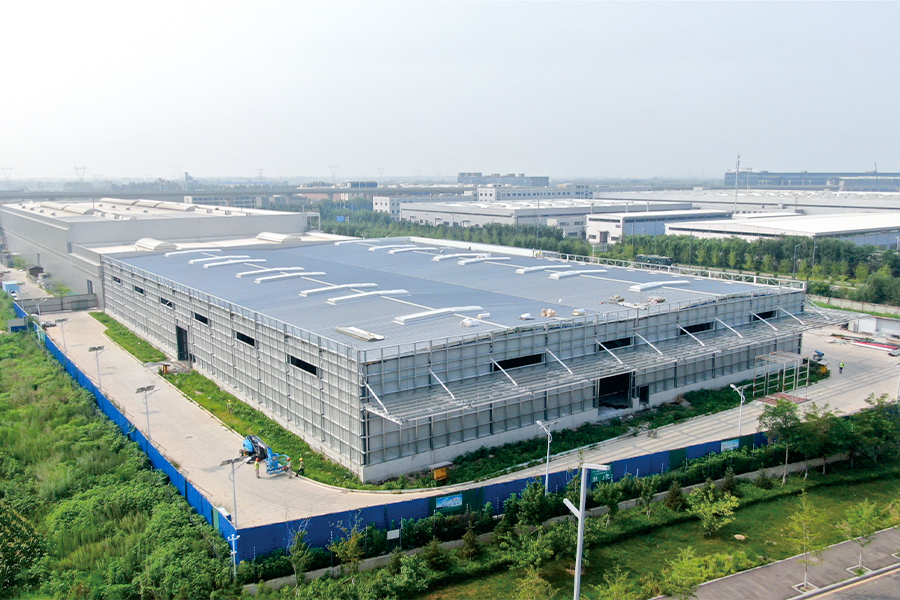

Georg Fischer Casting Solutions Shenyang Co., Ltd

Stålkonstruksjon fungerer for fase I og utvidelsesprosjekt til Georg Fischer Casting Solutions Shenyang Co., Ltd.

Fase I prosjekt:
I sone D av verksted nr. 1 har bygget en lengde på 21,5 m, en bredde på 45 m, og en takhøyde på 8,5 m.
Sonene F og G har en lengde på 54,8 m, en bredde på 45 m og en mønehøyde på 14,51 m.
Prosjektet tar i bruk armerte betongsøyler med stålbjelker. Taksystemet består av gulvdekke i stål med vanntett membran installert på toppen. Veggsystemet består av murvegger med utvendig stålramme og steinull sandwichpaneler.
I henhold til ulike funksjonskrav kombineres flere bygninger med varierende spennvidde og høyder. Brystningshøydene er henholdsvis 15,5 m, 11,3 m, 10 m og 7 m. Maksimal spennvidde er 27,4 m. Flere 50-tonns traverskraner er installert langs rutenettet AA–D.
Hver stålrammebjelke består av fem stålbjelkesegmenter, med et enkelt spenn på ca. 27,4 m. Totalvekten på takbjelker er over 180 tonn, og krandragerne veier cirka 100 tonn. Stålmaterialer er Q355B og Q235B, som spesifisert av designet.

Fase I utvidelsesprosjekt:
Verksted nr. 2 har en lengde på 97,54 m, en bredde på 67,1 m, en høyde på 9,7 m, og et maksimalt spenn på 33,46 m. Stålmaterialer er Q355B og Q235B i henhold til designkrav.
Konstruksjonen består av stålsøyler og bjelker, med takbjelker laget av massivt bane H-profil stål. Søylebaser forankres med ankerbolter. Stålsøyler og -bjelker tar i bruk H-seksjoner. Takavstivning og avstivning mellom søyler leveres i både tverrgående og langsgående retning for å danne et stabilt stivt rammesystem.

Hovedstrukturbeskrivelse:
Hovedrammen bruker Q355B stål, med sveisede H-seksjons stålsøyler og bjelker. Alle stålkomponenter er kuleblåst til Sa 2,5-kvalitet. Tak- og vegglister er laget av galvaniserte Q355B stållister.
Materialgård nr. 7:
Materiallageret har en lengde på 11 m, en bredde på 48 m, en utkraget takhøyde på 6,55 m og et spenn på 11 m. Stålmaterialer er Q355B og Q235B i henhold til designkrav.
Strukturen tar i bruk stålsøyler og -bjelker, med takbjelker laget av solid-web H-seksjonsstål. Søylebaser forankres med ankerbolter. Stålsøyler inkluderer både H-seksjonssøyler og boksøyler. Takavstiving og mellomsøyleavstiving er anordnet i tverr- og lengderetninger, og danner et stabilt stålrammesystem.
