Boral silo stålplattform og gangvei stålkonstruksjon vellykket levert

I. Prosjektoversikt

Dette prosjektet er fabrikasjonen av stålplattformen og gangveiens stålkonstruksjon for Boral-siloen. Kunden er Boral Concrete Ltd. i Australia. Prosjektet er lokalisert i Sydney, Australia, og leveringsmodusen er Ex-Work (EXW). Under prosjekteringsfasen vil entreprenøren foredle designet basert på Tekla-modellen levert av byggherren. Leveransene inkluderer komplette stålkonstruksjonskomponenter som siloens stålplattform, gangveier, trinn, stålgitter og rekkverk. Fabrikasjonstiden er 30 dager.

II. Prosjektomfang og tekniske standarder

1. Arbeidsomfang: Detaljdesign av tegninger, innkjøp av råvarer, komponentfabrikasjon, anti-korrosjonsbelegg, pakking og levering/transport koordinering.

2. Fabrikasjonspresisjon: Dimensjonene og negative avvikene til de sammensatte sveisede bjelkene og søylene må oppfylle nasjonale standarder; sveisekvaliteten må være opp til standard; monteringspresisjonen av plattformer, rister, rekkverk og trapperom må oppfylle kravene i tegningene og installasjon på stedet.

3. Anti-korrosjonsbelegg: Jotun merkevare maling system; unntatt gangvegpaneler av stålrister og trapperister, skal alle andre komponenter være i samsvar med:

1. Primer: To-komponent epoksy sinkrik maling, tørrfilmtykkelse 100μm

2. Toppstrøk: Akryl polyuretanmaling, tørrfilmtykkelse 60μm

3. Total malingsfilmtykkelse ≥160μm; malingsfarge samsvarer med BS676 standard, rekkverk skal være i samsvar med fargekode Y14.4.

4. Emballasje og levering: Komponenter monteres og pakkes på en rimelig måte i henhold til deres monteringsforhold. Dimensjonene på rekkverk, trinn og plattformrister er garantert nøyaktige. Etter at produksjonen er ferdig utarbeides en pakkeliste, og leverandøren samarbeider med oppdragsgiver om containerlasting og er ansvarlig for lasting av varer inn i containeren.

III. Prosjektfremdrift og behandlingsstatus

Behandler post (bilder)

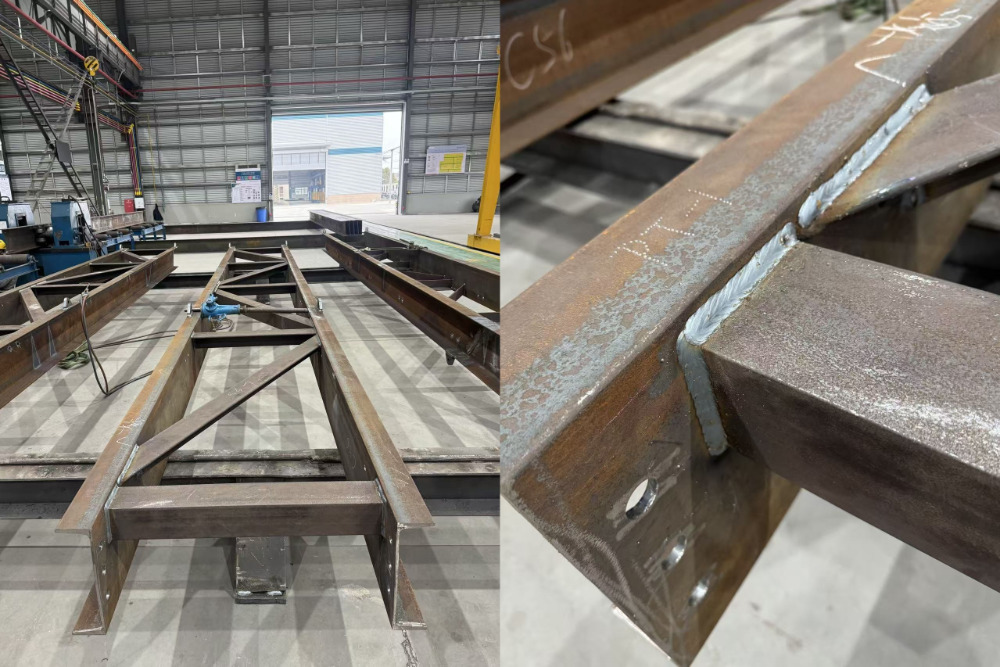

• Komponentsveise- og formingstrinn

Komponentene sveises ved hjelp av en full penetrasjonssveiseprosess, noe som resulterer i estetisk tiltalende, fulle og jevne sveiser uten defekter som porøsitet og slagginneslutninger. Etter at hovedstrukturen er montert og sveiset, justeres den ved hjelp av verktøy og jekker for å sikre at de totale dimensjonene og rettheten oppfyller design og nasjonale standarder, noe som garanterer nøyaktigheten av påfølgende installasjon.

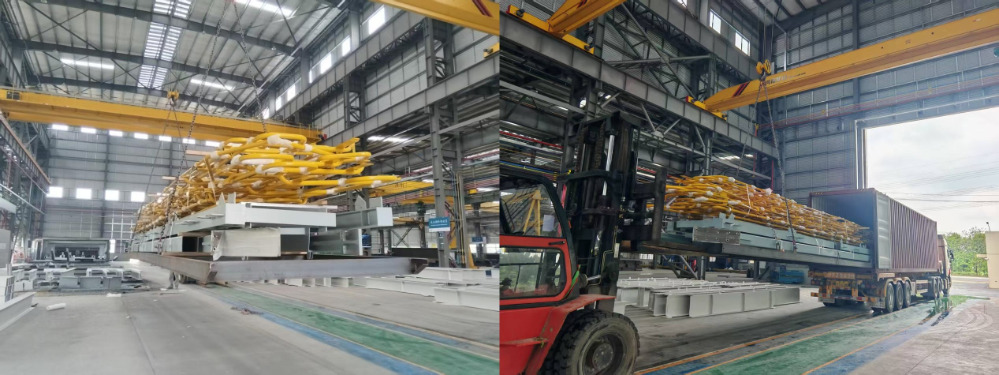

• Ferdig komponentmaling og løftetrinn

Etter at komponentene er belagt med anti-korrosjonsmaling, er fargen jevn og malingsfilmtykkelsen oppfyller standardene. Spesialisert løfteutstyr brukes til totalløft. Sårbare deler som de gule rekkverkene er forsvarlig beskyttet og pakket inn for å forhindre skade under løfting, noe som sikrer integriteten til det ferdige produktet.
